Постройка бюджетного кабинета 1х12
« : Сентября 26, 2018, 08:31:50 »
Хочу поделиться рецептом постройки простого но крепкого кабинета.
Назовем это фотоотчет.

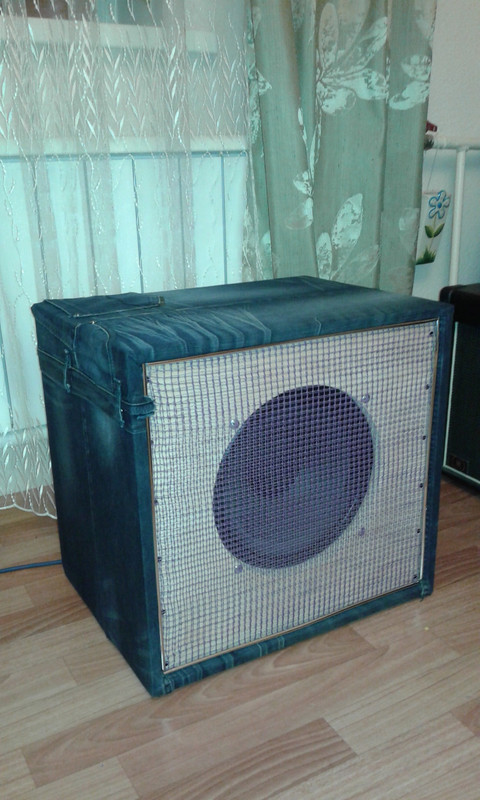

В общем примерно года полтора назад достался мне недособранный кабинет из 15мм фанеры. Собран был не совсем правильно и мне достался без верхней и задней крышки, все остальное было уже собрано и проклеено. Проблема была в том, что в таком виде обтянуть его было достаточно проблематично. Тем не менее тогда я слегка скреативил и обтянул его тканью из порвавшихся джинс. Получился такой рокнролл вариант:

Дин я туда загрузил Севенти80. Каб стоит у меня на точке и по звуку, надо сказать, получился он довольно удачный! Хороший плотный низ и объем. В качестве второго кабинета у меня стоял открытый кабинет из комбика Kustom gauge 12 с загруженным туда Селешн Хот 100. За счет маленького объема и тонких стенок он по звуку проигрывал моему джинсовому кабу в нижнем регистре и давал более серединистый звук. Вот и решил я собрать новый каб, а за образец по размерам взял свой джинс (хотя конструктивно я его сделал несколько иначе).

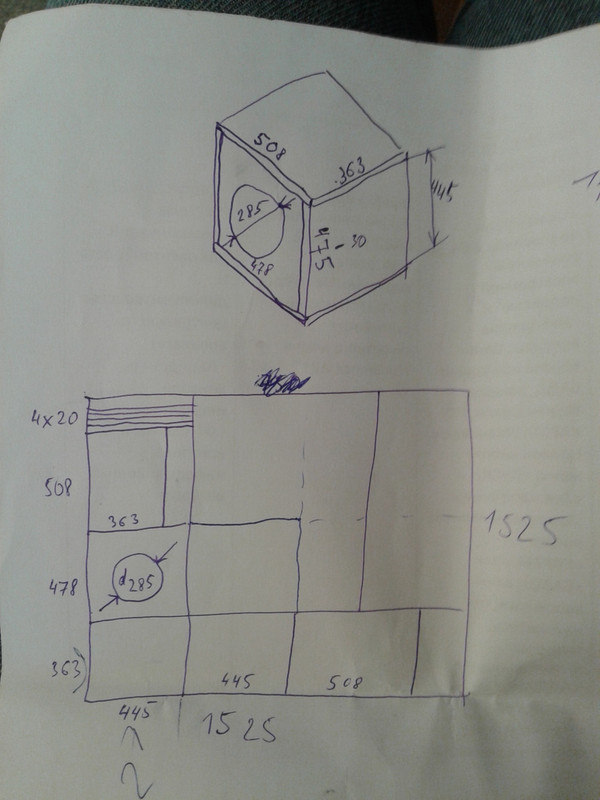

Решил делать из 15мм фанеры, для крепления стенок друг к другу использовать бруски 30 на 40. Снял размеры со своего каба и накидал на бумажке схему распила листа 1525 на 1525:

Забегая вперед скажу, что размеры фронтальной и задней стенки стоит уменьшить на 1-2 мм тк с учетом обтяжки иск кожей и тканью размер увеличится и возникнут затруднения. Так же на чертеже у меня сверху слева на листе фанеры напилены 4 рейки 2 см ширины - на 2 см будет утоплена лицевая панель и по 15мм будет дополнительное утолщение стенок на фейсе.

Итак, едем в Леруа. Берем лист фанеры 15 мм (нешлифованная стоит порядка 1200р.) и с чертежом идем в отдел распила. За 5 минут нам нарезают стенки нашего каба (400р распил + 200 р вырез отверстия под динамик). Покупаем еще брусок 2000х30х40 (70р).
Едем в Вираж и покупаем там искусственную кожу по вкусу (цена от 450р до 580р за погонный метр при ширине 1 метр, в моем случае я взял 2 метра оранжевой кожи за 970р.), а также можно подобрать и купить ткань для обтяжки лица (я купил прочную зеленоватую за 60р кв. метр). Также мне потребовались шурупы саморезы длиной 30 мм для крепления щек, 45 мм для крепления стенок к брускам и несколько 20 мм потолще и с широкой шляпой для крепления динамика.  Везем это дело домой/в гараж/на дачу/на помойку.
Вооружаемся шуруповертом и используя воображение и смекалку собираем.

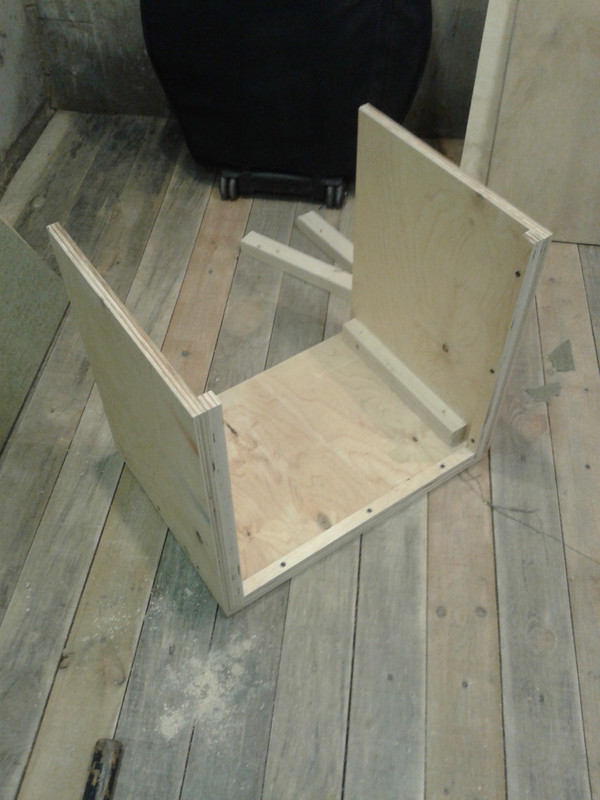

Собираем верхнюю стенки с боковыми:

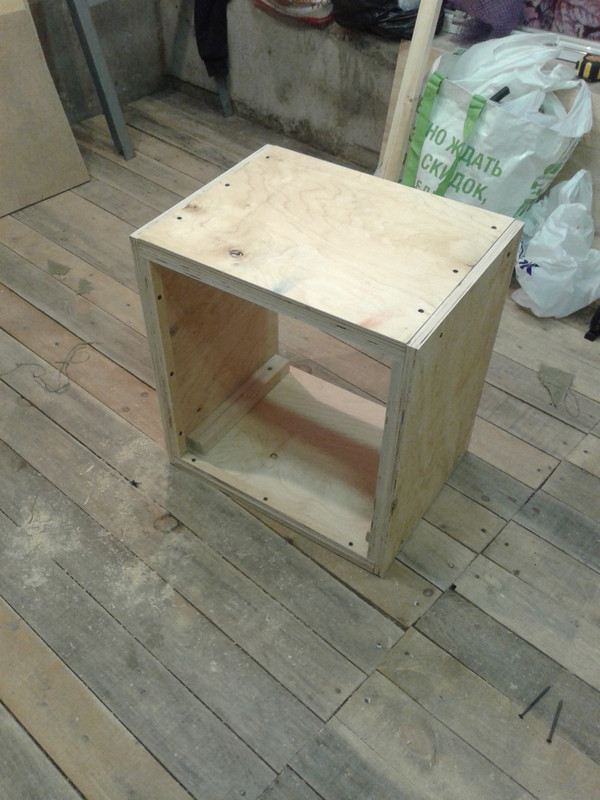

Передняя стенка в нашем случае вставляется со стороны нижней грани:

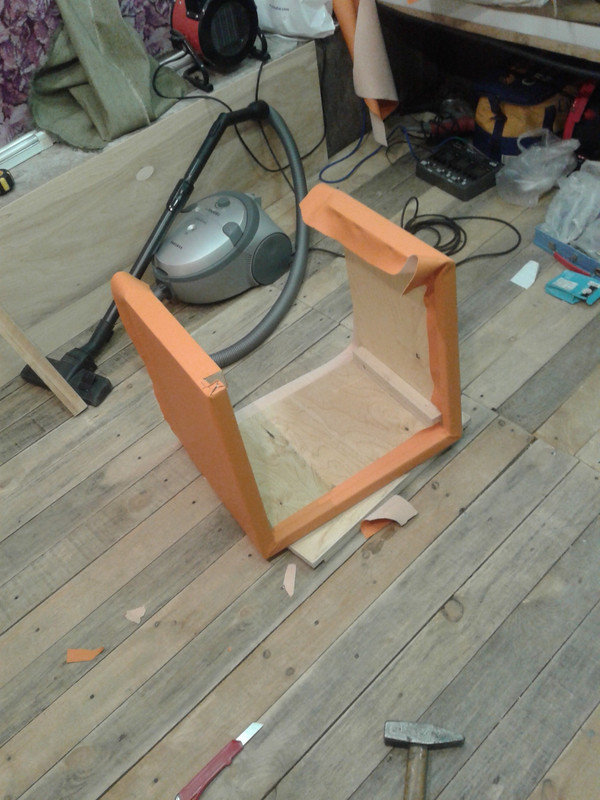

Перед обтяжкой проходим ребра рашпилем и нождачкой. Получаем небольшое скругление. Обтягиваем начиная с верхней грани. Я в качестве клея символически воспользовался клеем гель момент, плотно поверхность не закрывал - так нанес линиями. Крепим на скобы строительным степлером. Углы получились так себе, но в целом я не особо запаривался.


После обтяжки трех стенок вставляем фронтальную. В моем случае вставлялась туговато и пришлось ее буквально дозабить молотком. В результате появились пара морщин на кожзаме, впрочем не особо заметные.




Нижнюю стенку обтягиваем отдельно и прикручиваем ее уже сквозь кожу. Заднюю стенку обтягиваем естественно отдельно.  Для установки гнезда джека я использовал широкое сверло по дереву, его центральная часть как раз делает неширокое отверстие под гнездо джека, а широкая часть сверла делает круглый паз. Я снял примерно 10 мм и гнездо село и закрутилось отлично. Еще мой вам совет - делайте гнездо джека не в центре стенки а отступив см 10 от верхнего края - это намного удобнее в использовании. К сожалению, фото задней стенки нет, но тут и так все понятно.
Динамик у меня монтируется изнутри (никакой разницы по звуку с внешней загрузкой нет, но звук становится чуть более узконаправленным, что в случае с моим небольшим помещением - плюс). Использовал свой Селешен хот 100.

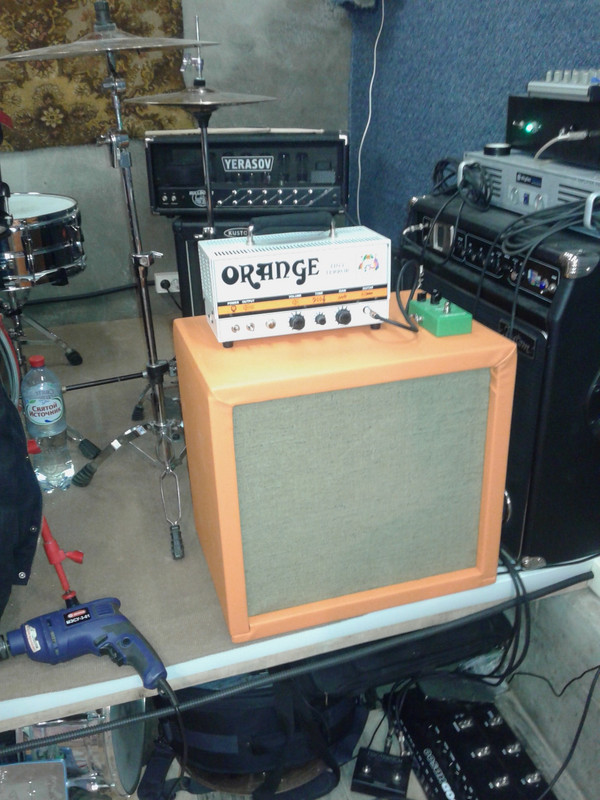

Результат:




Затраты:
Фанера  15 мм нешлифованная 1 лист 1525х1525    -     1200 р.
Резка  -  600 р.
Брусок 2000х30х40    -   70 р.
Искусственная кожа 2 м на 1м  - 970р.
Ткань 1 кв метр 70 р.
На шурупы еще рублей 100- 200.
Клей (у меня был в наличии, но если неактивная эксплуатация с транспортировкой  -  можно не клеить).
Разъем джека рублей 50. Кабель до динамика можно использовать любой  медный многожильный, с сечением кв 10.
ИТОГО без учета динамика собрать каб обошлось примерно в 3200 р.





« Последнее редактирование: Сентября 26, 2018, 09:07:15 от kawasaki_ninja »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 70811
  • Репутация: +5045/-1302
  • Санкт-Петербург
    • AZG CUSTOM
Re: Постройка бюджетного кабинета 1х12
« Ответ #1 : Сентября 26, 2018, 08:49:27 »
Много лишних телодвижений, затрат и конструкционных просчетов. Мелкой банки качественного ПВА хватает на весь каб с обтяжкой без шурупов, степлера и т.п. лабуды.
Производство усилителей AZG CUSTOM
Лампы Sovtek, EH, TungSol, GENALEX, Mullard, SED

E-mail: gishaznr(dog)narod.ru

AZG Custom Guitar,Lepsky Jelani,AlexTurin Baritone 7 str,AlexTurin Tele,Alex Turin PRS-style 7 str,AlexTurin J-style Floyd,Poznysh Starline AZG 7 str,Warwick Fortress One 5 str

Оффлайн kawasaki_ninja Автор темы

  • Эксперт
  • *****
  • Сообщений: 1345
  • Репутация: +141/-6
  • Гитару купил, играть не купил
Re: Постройка бюджетного кабинета 1х12
« Ответ #2 : Сентября 26, 2018, 09:01:31 »
AZG, возможно! Но клей это долго. А шурупы это вжик и все.  :) Ну и степлер - натянул, щелкнул и готово.
Я не рекомендую свой способ как оптимальный и лучший. Вообще, не рекомендую.Просто мне так было проще и заморачиваться на большее я не был готов )
В общем, эта тема не для рукастых ребят которые могут сделать в сто раз лучше, а дле нерешительных ребят, которых успех такого криворукого как я сможет убедить что и они смогут )))

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 9240
  • Репутация: +1120/-14
  • DIYng Fetus
    • http://cathar.ru
Re: Постройка бюджетного кабинета 1х12
« Ответ #3 : Сентября 26, 2018, 09:05:56 »
по мне лучше пва и угловые струбцины) струбцинами проще выдерживать перпендикулярность стенок, а пва позволяет подогнать точно точно пока не схватилось

Оффлайн kawasaki_ninja Автор темы

  • Эксперт
  • *****
  • Сообщений: 1345
  • Репутация: +141/-6
  • Гитару купил, играть не купил
Re: Постройка бюджетного кабинета 1х12
« Ответ #4 : Сентября 26, 2018, 09:11:55 »
Dying Fetus, у меня с клеем и деревом нет особого опыта работы. И уверенности в том что все детали подойдут с первого раза не было. Ну и в конце концов, мне важно чтобы прочно было, более менее аккуратно и функцию свою выполняло.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 70811
  • Репутация: +5045/-1302
  • Санкт-Петербург
    • AZG CUSTOM
Re: Постройка бюджетного кабинета 1х12
« Ответ #5 : Сентября 26, 2018, 09:12:57 »
kawasaki_ninja,  ??? Ну тяп-ляп это да, кредо жизни. А сделать просто хорошо кто мешает? Технология описана вдоль да поперек. Я не призываю вкладываться в фрезер например или еще что, но собрать коробку качественно это основное. что отличает каб от ящика для картошки.

И обтяжка, степлер это абсолютно лишнее. Он нужен только для натяжки сетки на бафл или рамку. Более ни для чего. Радует, что поролон под винил не стали запихивать, а то и такое встречалось.
Производство усилителей AZG CUSTOM
Лампы Sovtek, EH, TungSol, GENALEX, Mullard, SED

E-mail: gishaznr(dog)narod.ru

AZG Custom Guitar,Lepsky Jelani,AlexTurin Baritone 7 str,AlexTurin Tele,Alex Turin PRS-style 7 str,AlexTurin J-style Floyd,Poznysh Starline AZG 7 str,Warwick Fortress One 5 str

Оффлайн kawasaki_ninja Автор темы

  • Эксперт
  • *****
  • Сообщений: 1345
  • Репутация: +141/-6
  • Гитару купил, играть не купил
Re: Постройка бюджетного кабинета 1х12
« Ответ #6 : Сентября 26, 2018, 09:20:26 »
AZG, при всем уважении - каб и есть ящик с динамиком. Мой не развалится, сделан прочно, не дребезжит, играет хорошо. Времени я потратил 4 часа и это отлично, потому что времени у меня не безлимит, а дел миллиард. Я конечно огорчен, что доставил кому-то моральные страдания созерцанием результата своего тяп-ляп, но в то же самое время этот результат лично меня полностью устраивает. Без обид.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 70811
  • Репутация: +5045/-1302
  • Санкт-Петербург
    • AZG CUSTOM
Re: Постройка бюджетного кабинета 1х12
« Ответ #7 : Сентября 26, 2018, 09:31:32 »
Какие обиды? Просто тут показан вариант тяп-ляп. Работает и ладно. Хорошо, хоть через щели не свистит. Повторять такое? Никому не рекомендую.

С теми же исходными плюс банка ПВА, которая покупается в том же Леруа, можно получить результат сильно лучше.
Производство усилителей AZG CUSTOM
Лампы Sovtek, EH, TungSol, GENALEX, Mullard, SED

E-mail: gishaznr(dog)narod.ru

AZG Custom Guitar,Lepsky Jelani,AlexTurin Baritone 7 str,AlexTurin Tele,Alex Turin PRS-style 7 str,AlexTurin J-style Floyd,Poznysh Starline AZG 7 str,Warwick Fortress One 5 str

Оффлайн kawasaki_ninja Автор темы

  • Эксперт
  • *****
  • Сообщений: 1345
  • Репутация: +141/-6
  • Гитару купил, играть не купил
Re: Постройка бюджетного кабинета 1х12
« Ответ #8 : Сентября 26, 2018, 09:43:08 »
AZG, согласен со всем сказанным ) Ну может кроме прямо таки необходимости проклейки.
Ну и насчет сильно лучше... Красивее - да, аккуратнее - да. А чему там звучать сильно лучше? Динамик по центру? Так он стоит в куче брендовых кабинетов и никто не парится о каких-то там стоячих волнах и тд и тп. Вообще, много мистики разведено вокруг усиления, аккустики и прочего. Я не сторонник ковыряться в миллионах нюансов третьего порядка, когда на уровне первого порядка все норм. И всего-то.

... и добавил:


И вообще, я сторонник практики. Есть у меня такой же кабинет и звучит он хорошо - я взял и повторил его геометрию. Получил нормальный звук. Все! Значит все правильно сделал ))) И в мыслях не было изнасиловать гугль, прежде чем браться за работу.
« Последнее редактирование: Сентября 26, 2018, 09:47:53 от kawasaki_ninja »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 70811
  • Репутация: +5045/-1302
  • Санкт-Петербург
    • AZG CUSTOM
Re: Постройка бюджетного кабинета 1х12
« Ответ #9 : Сентября 26, 2018, 10:22:57 »
kawasaki_ninja, Все хорошо, пока не сравнишь :) У тебя куча щелей и хлипких соединений. По итогу все это на приличной раскачке будет лезть в уши. Шурупы никогда не были качественным соединением, потихоньку разболтается, шурупы просядут и вся конструкция начнет "петь".

Когда у меня был 1936 Маршалловый, приходилось его раз в год полностью прокручивать, т.к. начинало дребезжать. Избавился к чертям от этого ужоса. Сейчас монолит от Вассаго, все идеально годами.

Обтяжка даже для мебели страшная, Что говорить про каб.  ;D
Производство усилителей AZG CUSTOM
Лампы Sovtek, EH, TungSol, GENALEX, Mullard, SED

E-mail: gishaznr(dog)narod.ru

AZG Custom Guitar,Lepsky Jelani,AlexTurin Baritone 7 str,AlexTurin Tele,Alex Turin PRS-style 7 str,AlexTurin J-style Floyd,Poznysh Starline AZG 7 str,Warwick Fortress One 5 str

Оффлайн Tander

  • Эксперт
  • *****
  • Сообщений: 2949
  • Репутация: +305/-0
    • Efremoff
Re: Постройка бюджетного кабинета 1х12
« Ответ #10 : Сентября 26, 2018, 10:43:19 »
Согласен что ПВА - лучший вариант чем шурупы. Стоит тоже немного. Если отсутствуют угловые струбцины (и просто стубцины - то чтобы выдержать угол - используем переднюю стенку - кладем ее (переднюю стенку) мордой вниз например на бруски подходящей толщины (чтобы утопить баффл, например на те же куски фанеры от распила, и обставляем боковыми стенками, на которые нанесен клей . Если вообще никаких струбцин нет - то используем ремень, веревку, и пару клинышков - чтобы натянуть ремень/веревку. любым угольником (да хоть школьной линейкой) проверить прямоту углов и оставить сохнуть. Да, в сумме времени выйдет больше, чем скрутить шурупами-саморезами. Но в итоге - без проблем будет служить годами. ))
Ibanez BTB1205->Yamaha TRB 1006 ->Pedulla Rapture 5 ->Fodera Emperor 6->Yamaha TRB JP->MusicMan Stingray5 -> Fender Jazz Bass Marcus Miller 5 ->Custom by Kokopelli (TRB Shape)->Yamaha TRB 5II (Japan) -> Yamaha TRB JP (1st gen - самая лучшая!)

Оффлайн kawasaki_ninja Автор темы

  • Эксперт
  • *****
  • Сообщений: 1345
  • Репутация: +141/-6
  • Гитару купил, играть не купил
Re: Постройка бюджетного кабинета 1х12
« Ответ #11 : Сентября 26, 2018, 10:44:55 »
Никаких щелей Нет. Фанера и бруски очень плотные и сухие. Шурупов тьма. Не раскрутится никогда в жизни. Ни в едином месте эта конструкция не хлипкая. Можно сваи забивать. )))
По внешнему виду возражений нет. Но я не эстет.

... и добавил:

Ну и по углам тоже нет проблем. Он стянут вокруг прямоугольной фронтальной стенки.
« Последнее редактирование: Сентября 26, 2018, 10:49:25 от kawasaki_ninja »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 70811
  • Репутация: +5045/-1302
  • Санкт-Петербург
    • AZG CUSTOM
Re: Постройка бюджетного кабинета 1х12
« Ответ #12 : Сентября 26, 2018, 10:51:16 »
kawasaki_ninja, Раскрутится. Посмотри видео от профи в строительстве - они шурупы в ответственных местах не используют вообще. И причина тому очень проста - со временем соединение прослабляется и шурупы потихоньку начинают выкручиваться. Внутри динамик, вибраций более чем достаточно. Я насмотрелся на кабинеты где шурупы вспучили толекс над собой.

Щелей много, ты просто не понимаешь где и как.
Производство усилителей AZG CUSTOM
Лампы Sovtek, EH, TungSol, GENALEX, Mullard, SED

E-mail: gishaznr(dog)narod.ru

AZG Custom Guitar,Lepsky Jelani,AlexTurin Baritone 7 str,AlexTurin Tele,Alex Turin PRS-style 7 str,AlexTurin J-style Floyd,Poznysh Starline AZG 7 str,Warwick Fortress One 5 str

Оффлайн kawasaki_ninja Автор темы

  • Эксперт
  • *****
  • Сообщений: 1345
  • Репутация: +141/-6
  • Гитару купил, играть не купил
Re: Постройка бюджетного кабинета 1х12
« Ответ #13 : Сентября 26, 2018, 11:04:28 »
Ок. Раскрутится, развалится, засвистит, заскрипит. Но я же глухой. Я не услышу. И сравнивать мне не с чем , ведь я не играл никогда в фирмовые кабы и поэтому не знаю насколько волшебно они звучат. И кабинет это не фанерный ящик, это нанотехнология,  которую без макинтоша не рассчитать. Согласен!
))))

ПС ну и на ел84 усилитель просто не может звучать прекрасно. Это детские лампы.
Согласен!

... и добавил:

« Последнее редактирование: Сентября 26, 2018, 11:13:04 от kawasaki_ninja »
